產品概述

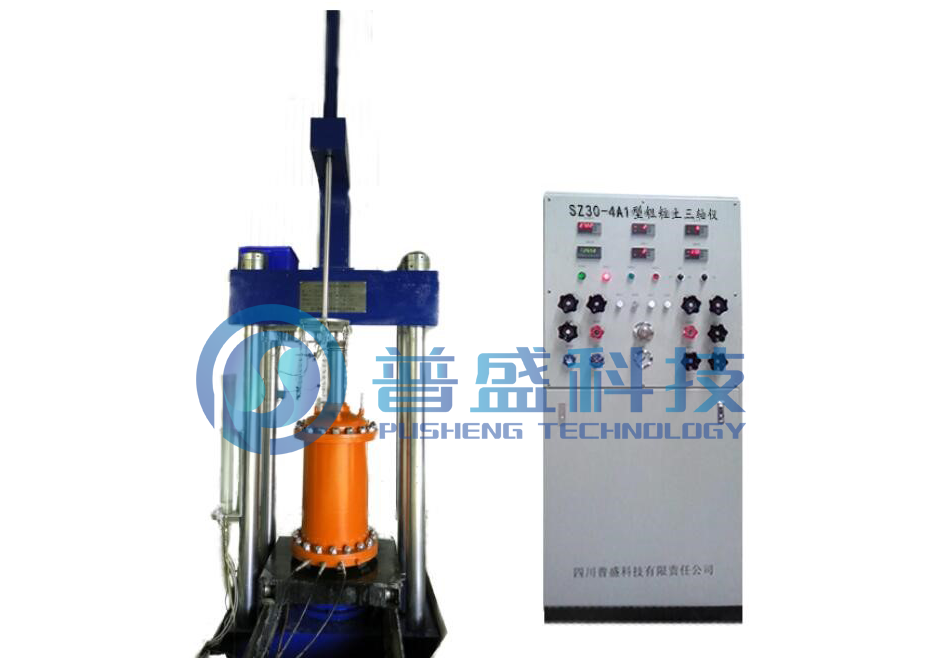

SZ30-4A1型粗粒土三軸剪切儀是執行中華人民共和國國家標準 GB/T 50123-2019《土工試驗方法標準》或中華人民共和國發改委發布的DL/T5356-2006《水利水電工程粗粒土試驗規程》中的各項標準，且適用于軸向應力σ1不大于21.2MPa(最大軸向荷載1500kN)，試樣周圍壓力σ3不大于4.0Mpa的粗顆粒土抗剪強度及其變形特性試驗的試驗設備。

本設備具有一般三軸剪切試驗功能即（UU;CU;CD試驗）。

SZ30-4A1型粗粒土三軸剪切儀帶有試驗數據計算機自動采集功能，以及對試驗數據的后期相關處理可由計算機自動完成，得出試驗成果。試驗過程半自動控制。

主要技術參數

1、型號：SZ30-4A1

2、試樣尺寸：  直徑300mm X 高度600mm；

3、最大軸向荷載：  1500kN；

4、最大周圍壓力：  4.0Mpa

5、最大反壓力：    4.0Mpa；

6、孔隙壓力：      -0.1-4.0Mpa；

7、最大軸向行程：250mm；

8、軸向變形速率：0.1-30mm/min    無級調速；

9、體變分辨率： 5ml；

10、體變管容積：6000毫升;

11、周圍壓力使用氣源： 氮氣；

12、系統使用油液：    N32抗磨液壓油；

13、微機自動采集和后期自動處理數據；

14、控制方式：半自動控制；

15、載荷架形式：四立柱。

采集軟件和數據處理主要界面

系統分試驗數據采集系統和數據處理系統兩部份。本機自動采集的參數有： 軸向力、軸向位移、周圍壓力、孔隙壓力、反壓力、 試樣體積變化等參數。固結沉降量是由計算機測量。

操作系統平臺為中文系統,下拉式菜單，仿Windows頁面。試驗過程中采集到的數據自動保存于Microsoft Access數據庫中。在試驗結束后，可以利用設備配套的“數據處理軟件”進行處理，分析成果、繪制圖形。

系統主要界面如下：

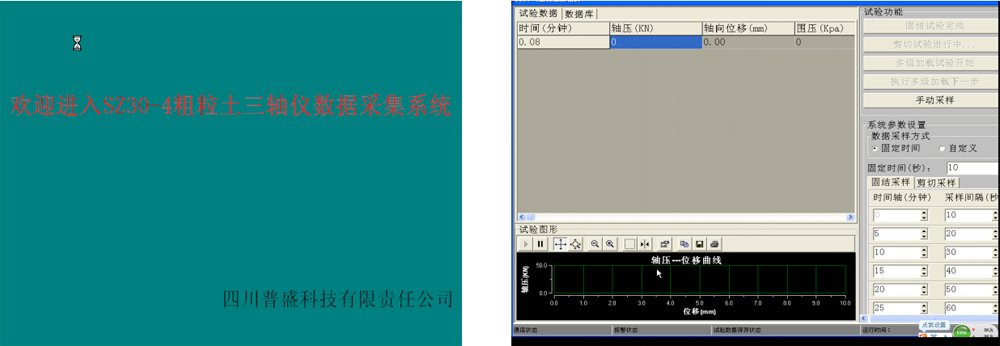

準備進入系統界面                                                實時采集數據與繪制圖形

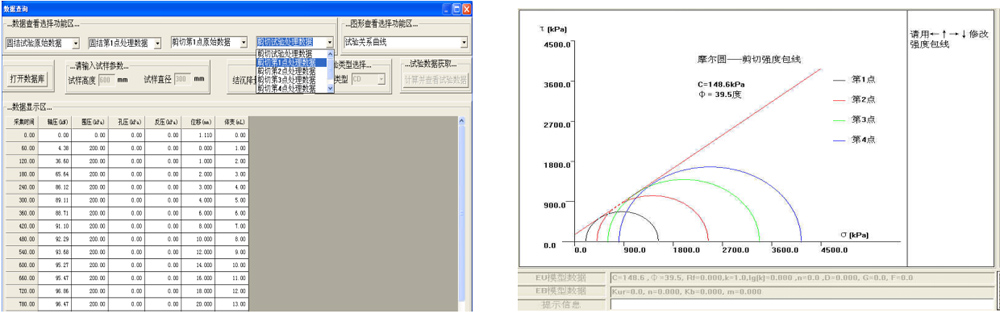

數據查詢界面                                                      摩爾圓-剪切強度包線

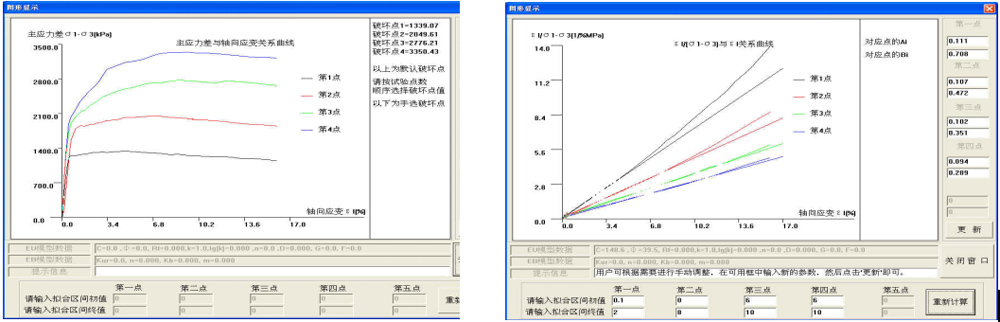

主應力差與軸向應變關系曲線                                     ε1/[δ1-δ3]與ε1關系曲線

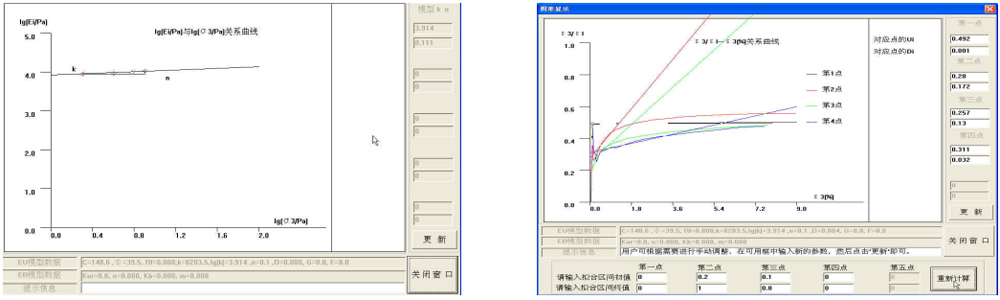

lg[Ei/Pa]與lg[δ3/Pa]關系曲線                                      ε3/ε1-ε3[%]關系曲線

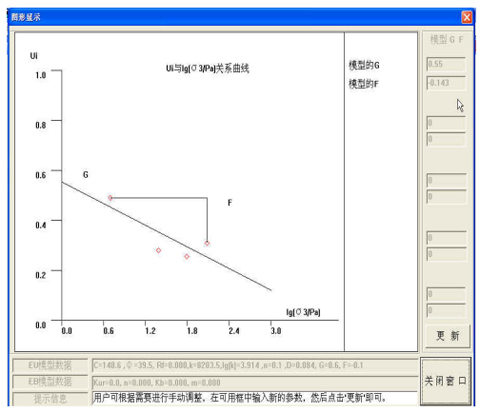

Ui與lg[δ3/Pa]關系曲線
