產品概述
SZ30-4A3型全自動大型土工靜力三軸儀是執行中華人民共和國國家標準 GB/T 50123-2019《土工試驗方法標準》或中華人民共和國發改委發布的DL/T5356-2006《水利水電工程粗粒土試驗規程》中的各項標準，且適用于軸向應力σ1不大于21.2MPa(最大軸向荷載1500kN)，試樣周圍壓力σ3不大于4.0Mpa的粗顆粒土抗剪強度及其變形特性試驗的試驗設備。
本設備采用國際最新技術開發的國內首款全自動全功能粗粒土大三軸儀。除具有一般三軸剪切試驗功能外（可進行不固結不排水剪（ＵＵ）、固結不排水剪（ＣＵ）、固結不排水剪測孔隙壓力（ＣＵ）固結排水剪（ＣＤ）三種狀態四個方式的試驗及一個試樣多級加荷試驗。），還可按照應力路徑控制方式進行試驗。該設備軸向剪切應力、應變控制，采用壓力流量數字伺服控制油源驅動軸向油缸加載，周圍壓力和反向壓力控制，采用穩壓計量數字伺服控制水源，穩定壓力室內試樣周圍壓力和自動計量試樣在剪切過程中的體積變化量。
控制系統功能有：試驗參數數據處理顯示和數據庫管理以及試驗數據自動采集、存儲，本機自動控制單元有：周圍壓力、軸向載荷、軸向速率。試驗數據自動采集的參數有： 軸向載荷、軸向位移、周圍壓力、孔隙壓力、反壓力、 試樣體積變化量參數、固結沉降量以及實時繪制主應力差和軸向應力關系曲線和體變和時間的關系曲線。試驗完成后，數據處理繪制圖形，并能提取三個以上的不同圍壓的成果繪出膜爾應力圓。計算出摩察角和粘聚力。提出鄧肯模型參數和圖形。同時打印有關數據和試驗成果、繪制相關圖形。
主要技術參數
1、型號： SZ30-4A3
2、試樣尺寸: 直徑300mm×高度600mm
3、軸向荷載: 0-1500kN; 傳感器精度±0.5%F.S，
4、最大周圍壓力: 4.0MPa; 傳感器精度±0.25%F.S;
5、最大反向壓力: 1.0MPa; 傳感器精度±0.25%F.S;
6、最大孔隙壓力: 4.0MPa; 傳感器精度±0.25%F.S;
7、內外體變測量： 6000ml; 傳感器精度±0.25%F.S;
8、最大軸向行程: 300mm;
9、壓力流量數字伺服控制油源油量（軸向） ：24L
10、穩壓計量數字伺服控制水源水量（圍壓）：11L
11、 軸向變形控制速度: 0.015-30.0毫米/分鐘可調，無級調速
12、 軸向載荷控制：應力,應變(數控計量油源控制)
13、 軸向位移范圍：0—250mm
14、 控制方式： 手動(機控、電控)、微機自動控制和對試驗數據自動采集
15、 周圍壓力控制:數控計量水源控制
16、 液壓介質： N32號抗磨液壓油。
17、 使用電源: AC380V 50HZ；總功率: ≤5kW；
18、 載荷架形式：四立柱。
測控軟件
系統分試驗測控系統和數據處理系統兩部份。操作系統平臺為中文系統,下拉式菜單，仿Windows頁面。試驗過程中采集到的數據自動保存于ACCESS數據庫中。對于標準粗粒土三軸壓縮試驗，在試驗結束后，可以利用設備配套的“數據處理軟件”進行處理，分析成果、繪制圖形。
雙擊桌面上的“SZ30-4A3全自動粗粒土三軸儀測控系統”圖標，便可進入試驗系統。主要界面如下：

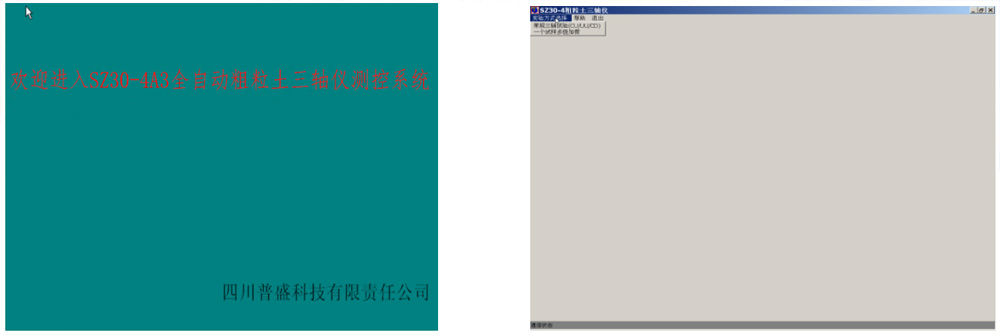

啟動界面 系統主窗口

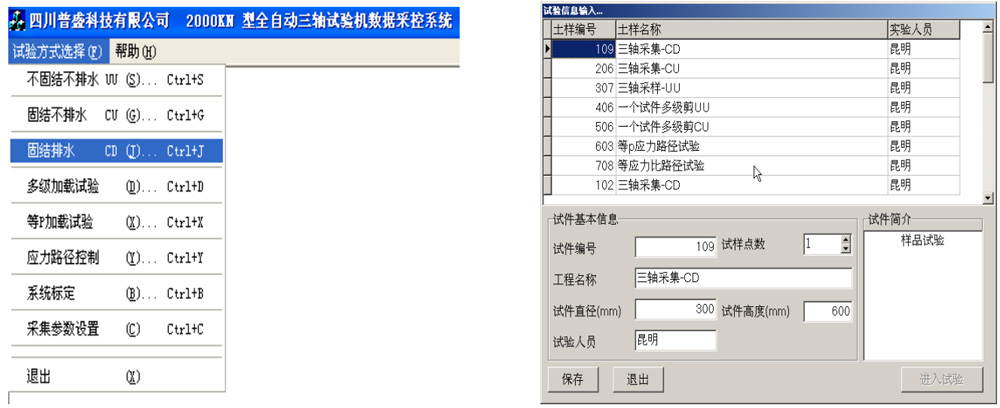

試驗類型選擇 資料填寫

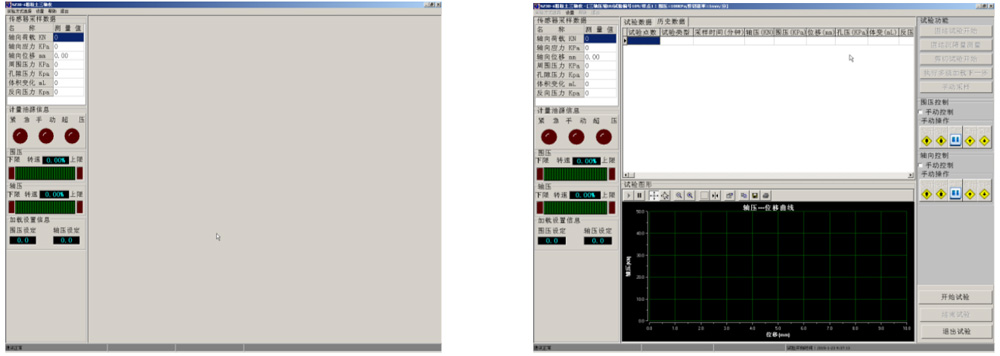

測控軟件界面 測控實時界面
圖形處理軟件見SZ30-4A1
