產品概述

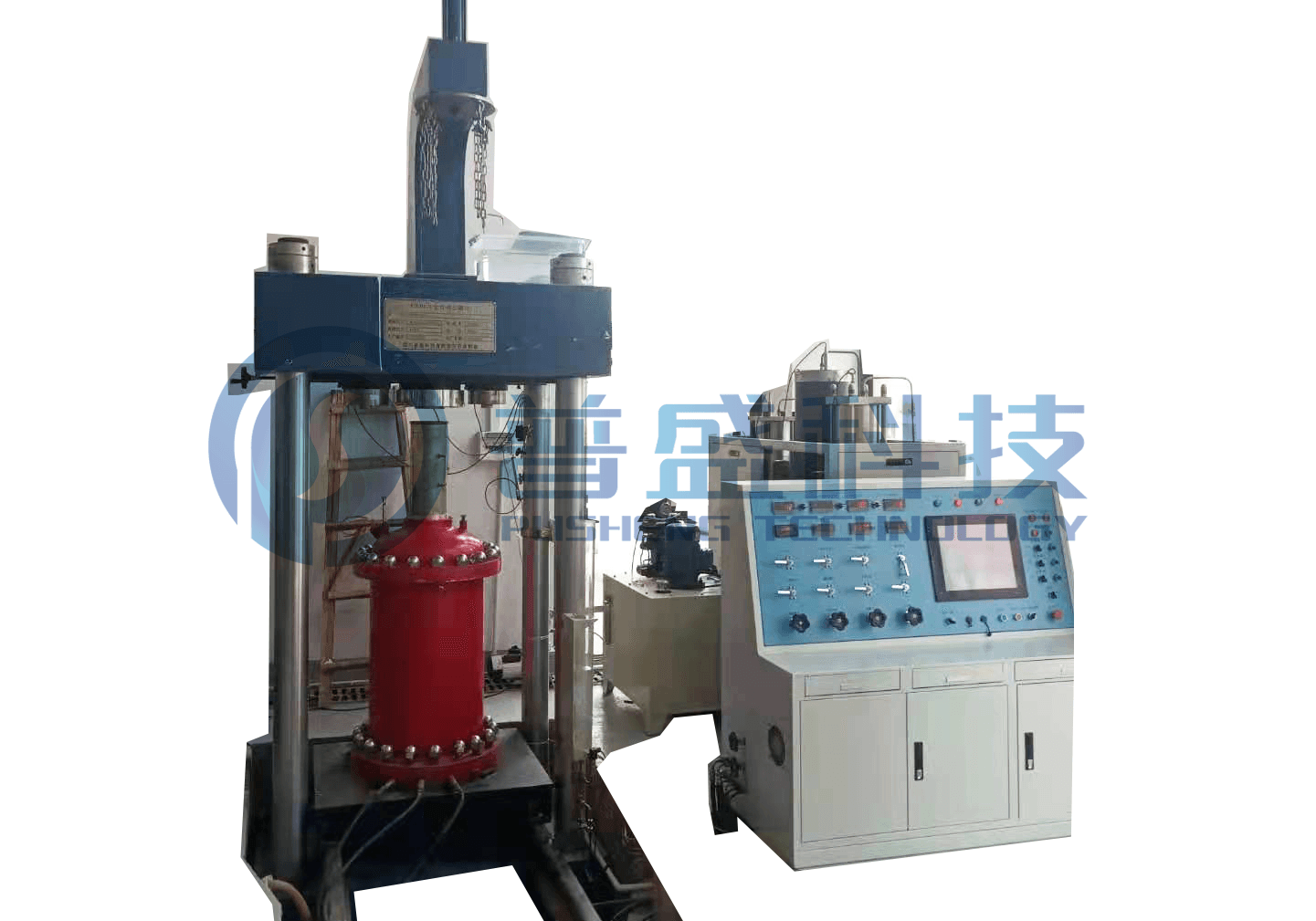

SZ30-4B1型粗粒土三軸剪切儀是執行中華人民共和國國家標準 GB/T 50123-2019《土工試驗方法標準》或中華人民共和國發改委發布的DL/T5356-2006《水利水電工程粗粒土試驗規程》中的各項標準，且適用于軸向應力σ1不大于28.3MPa(最大軸向荷載2000kN)，試樣周圍壓力σ3不大于4.0Mpa的粗顆粒土抗剪強度及其變形特性試驗的試驗設備。

本設備具有一般三軸剪切試驗功能即（UU;CU;CD試驗）。

軟件系統能對所有試驗參數進行自動數據采集，以及試驗參數數據處理顯示和數據庫管理。試驗完成后由計算機進行數據處理,同時打印成果、繪制圖形。本機自動采集的參數有：軸向載荷、軸向位移、周圍壓力、孔隙壓力、反壓力、試樣體積變化量參數、固結沉降量。實時顯示采集、存儲。并能提取三個以上的不同圍壓的成果繪出膜爾應力圓。計算出摩擦角和粘聚力。還能提出有關模型參數。

主要技術參數

1、型號：SZ30-4B1

2、試樣尺寸：  直徑300mm X 高度600mm；

3、最大軸向荷載：  2000kN；傳感器精度±0.5%F.S;

4、周圍壓力： 0-4.0Mpa；傳感器精度±0.25%F.S;

5、反壓力：   0-4.0Mpa；傳感器精度±0.25%F.S;

6、孔隙壓力： -0.1-4.0Mpa；傳感器精度±0.25%F.S;

7、最大軸向行程：250mm；

8、軸向變形速率：0.1-30mm/min

9、體變分辨率： 5ml；

10、體變管容積：6000毫升; 傳感器精度±0.25%F.S;

11、周圍壓力使用氣源： 氮氣，鋼瓶氣壓13Mpa；

12、系統使用油液：    N32抗磨液壓油；

13、軸向進給采用調速閥；

14、微機自動采集和后期自動處理數據；

15、控制方式：半自動控制；

16、載荷架形式：四立柱。

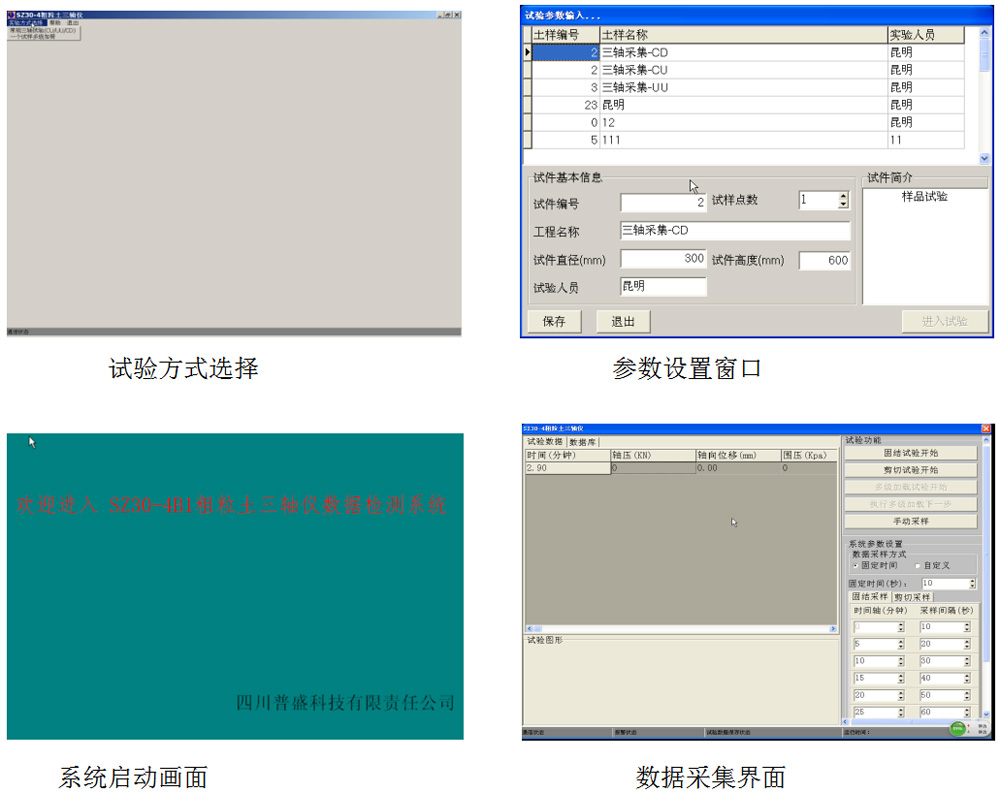

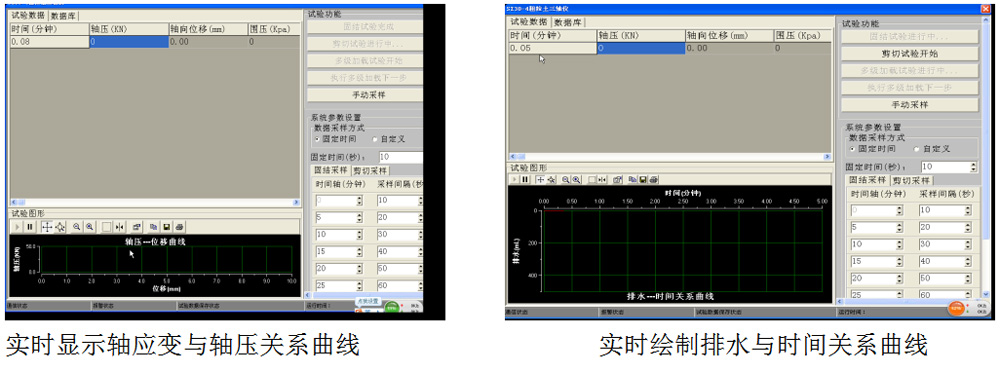

軟件主要界面

軟件系統與SZ30-4A2的軟件系統一樣，分為試驗數據采集系統和數據處理系統兩部份。
主要界面如下：

圖形處理軟件見SZ30-4A1
