產品概述

ZJ50-35B1大型直剪、壓縮兩用儀試驗機，是根據中華人民共和國國家標準 GB/T 50123-2019《土工試驗方法標準》和中華人民共和國電力行業標準DL/T5356-2006的規定。用于測定最大粒徑為60毫米的粗顆粒土的抗剪強度。

該設備軸向應力控制，采用半自動控制軸向油缸加載，采用手動調速閥控制水平油缸加載。

系統采用計算機自動采集及后期數據處理。

自動采集功能有：試驗參數數據處理顯示和數據庫管理以及試驗數據自動采集、存儲，

試驗數據自動采集的參數有： 軸向載荷、軸向位移、水平位移、水平載荷。實時繪制主應力和水平位移關系曲線和軸向應力和時間的關系曲線。試驗完成后，數據處理繪制直剪試驗三個關系曲線和計算出摩擦角和粘聚力。

主要參數

3．直剪儀

10.試樣尺寸：       Ф500X400mm

11.最大垂直載荷：   700KN（垂直應力0-3.5Mpa）；傳感器精度±0.3%F.S

12.最大水平推力：   700KN (水平應力0-3.5Mpa)；傳感器精度±0.3%F.S

13.最大垂直行程：   150mm

14.最大水平行程：   150mm

15.水平剪切速度范圍： 0.03-5mm/min

16.控制方式： 半自動控制

17.垂直位移傳感器：0-50mm；精度±0.3%F.S

18.水平位移傳感器：0-100mm；精度±0.3%F.S

4．壓縮儀

6.試樣尺寸：        Ф500X250mm

7.軸向載荷：        700KN（垂直應力0-3.5Mpa）

8.軸向行程：        250mm

9.軸向穩壓誤差：    ≤1%

10.控制方式：       半自動控制

所使用軟件

數據采集系統由計算機、傳感器、A/D轉換器、信號放大、調理、傳輸系統組成；所有試驗參數由專門軟件控制進行定時自動采集、數據存儲。顯示適時圖形，試驗完成后由計算機對所采集的數據進行處理。

系統操作軟件平臺為中文系統，系統控制軟件使用VC++語言編制。下拉式菜單，仿Windows界面。為方便用戶需要，本軟件采用數據開放型式，試驗過程中采集到的數據自動存貯于Microsoft Access數據庫中。用戶可以利用Microsoft Excel調用原始數據后自行處理。在試驗結束后，可以利用設備配套的“ 數據處理軟件”進行處理，打印成果、繪制圖形。

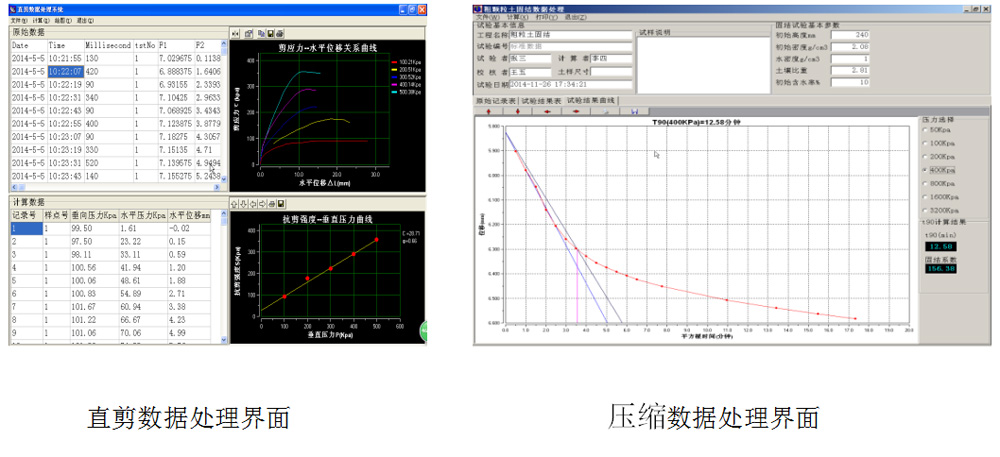

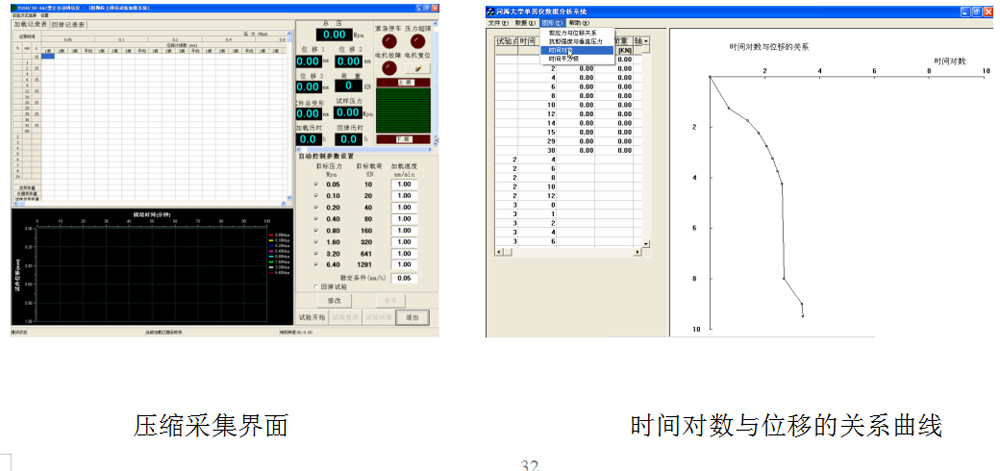

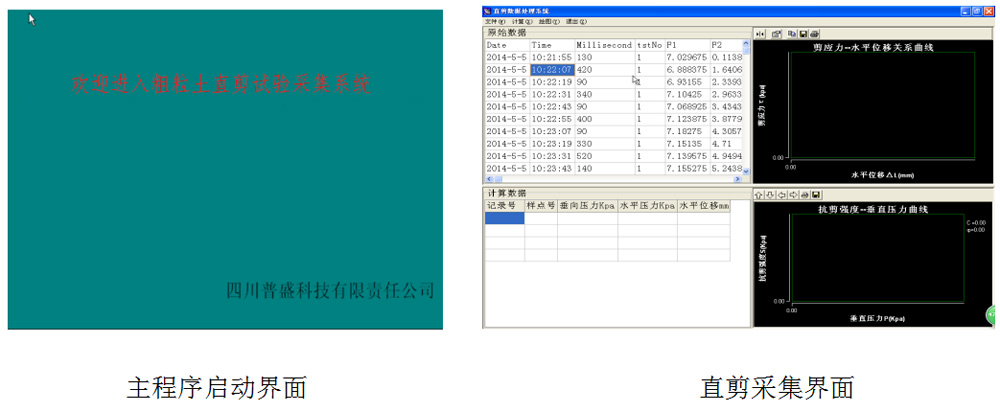

軟件主要界面
