概述

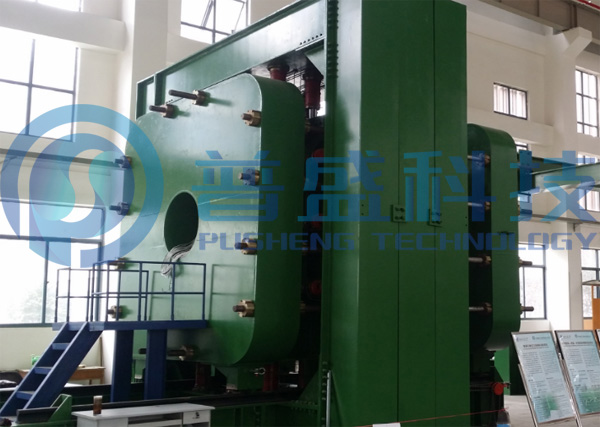

該試驗系統是一個能實現應力場體三維效應的綜合試驗平臺，主要由機械系統、液壓穩壓加載系統及控制系統三大部分構成。通過系統縱向加載長度范圍的轉化，實施隧道平面應變場、準三維應力場、三維應力場的轉換，從而實現隧道開挖和支護的三維應力場模擬。運用該試驗系統將為隧道開挖和支護的三維應力場模擬以及高地應力條件下深埋山嶺鐵路隧道、公路隧道、水工隧洞以及其他大型地下洞室的力學特性研究提供不可或缺的條件，為深埋或高地應力隧道的開挖及支護設計優化提供重要的科學依據。
主要功能：
?三維地質力學動靜態加載綜合模擬試驗，可施加自重應力場及構造應力場；
?深埋或高地應力隧道開挖和支護三維力學特性模擬試驗；
?隧道縱向加載長度范圍轉化，可實現平面應變場、準三維應力場、三維應力場轉換。
主要技術指標：
?三維應力場試驗箱體2.5m×2.5m×1.5m（長×高×寬）；
?箱體縱向可實現0.5m、1.0m、1.5m三種寬度變換；
?液壓千斤頂單面施加荷載≥1MPa；
?液壓千斤頂1000kN以上（含）有9套，600kN以上（含）有36套；
?壓力顯示精度為0.4級；
?靜態穩壓精度為±0.5%F.S；
?電控換向，液壓輸出路數為4路。
